本文为实现 基本查询Hive的语句HiveQL的Zeppelin 插件

1 前言

​ 本文是在Zeppelin 中实现Hive基本查询功能的说明手册。包括Hive的简介， 基本框架、执行入口，及HiveQL功能的Zeppelin插件定义。

2 Hive

2.1 Hive 简介

​ Hive 是建立在 Hadoop 上的数据仓库基础构架。它提供了一系列的工具，可以用来进行数据抽取，转化，加载（ETL），这是一种可以存储、查询和分析存储在 Hadoop 中的大规模数据的机制。Hive 定义了简单的类 SQL 查询语言，称为Hive QL，它允许熟悉 SQL 的用户查询数据。同时，这个语言也允许熟悉 MapReduce 开发者的开发自定义的 mapper 和 reducer 来处理内建的 mapper 和 reducer 无法完成的复杂的分析工作。

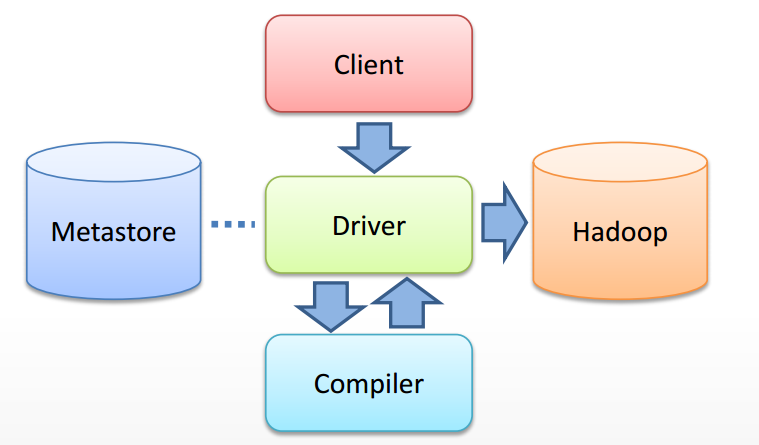

​ 以下是截取的Hive框架的解析图。

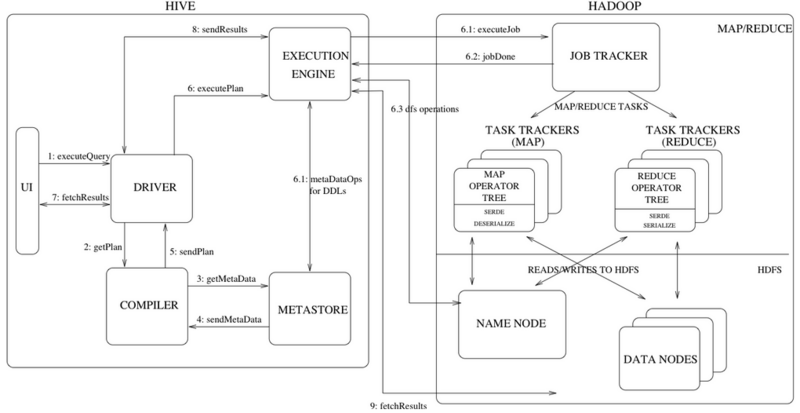

​ 从框架图中可以看见从用户提交一个查询（假设通过CLI入口）直到获取最终结果，Hive内部的执行流程主要包括：

1. CLI 获取用户查询，解析用户输入的命令，提交给Driver；
2. Driver 结合编译器（COMPILER）和元数据库（METASTORE），对用户查询进行编译解析；
3. 根据解析结果（查询计划）生成MR任务提交给Hadoop执行；
4. 获取最终结果；

2.2 Hive 元数据

1、存储Hive版本的元数据表(VERSION)

该表比较简单，但很重要。

如果该表出现问题，根本进入不了Hive-Cli。比如该表不存在，当启动Hive-Cli时候，就会报错”Table ‘hive.version’ doesn’t exist”。

2、Hive数据库相关的元数据表(DBS、DATABASE_PARAMS)

DBS：该表存储Hive中所有数据库的基本信息，字段如下:

DATABASE_PARAMS：该表存储数据库的相关参数，在CREATE DATABASE时候用WITH DBPROPERTIES(property_name=property_value, …)指定的参数。

DBS和DATABASE_PARAMS这两张表通过DB_ID字段关联。

3、Hive表和视图相关的元数据表

主要有TBLS、TABLE_PARAMS、TBL_PRIVS，这三张表通过TBL_ID关联。

TBLS:该表中存储Hive表，视图，索引表的基本信息

TABLE_PARAMS:该表存储表/视图的属性信息

TBL_PRIVS：该表存储表/视图的授权信息

4、Hive文件存储信息相关的元数据表

主要涉及SDS、SD_PARAMS、SERDES、SERDE_PARAMS，由于HDFS支持的文件格式很多，而建Hive表时候也可以指定各种文件格式，Hive在将HQL解析成MapReduce时候，需要知道去哪里，使用哪种格式去读写HDFS文件，而这些信息就保存在这几张表中。

SDS:

该表保存文件存储的基本信息，如INPUT_FORMAT、OUTPUT_FORMAT、是否压缩等。TBLS表中的SD_ID与该表关联，可以获取Hive表的存储信息。

SD_PARAMS: 该表存储Hive存储的属性信息，在创建表时候使用STORED BY ‘storage.handler.class.name’ [WITH SERDEPROPERTIES (…)指定。

SERDES:该表存储序列化使用的类信息

SERDE_PARAMS:该表存储序列化的一些属性、格式信息，比如:行、列分隔符

5、Hive表字段相关的元数据表

主要涉及COLUMNS_V2

COLUMNS_V2：该表存储表对应的字段信息

6、Hive表分分区相关的元数据表

主要涉及PARTITIONS、PARTITION_KEYS、PARTITION_KEY_VALS、PARTITION_PARAMS

PARTITIONS:该表存储表分区的基本信息

PARTITION_KEYS:该表存储分区的字段信息

PARTITION_KEY_VALS:该表存储分区字段值

PARTITION_PARAMS:该表存储分区的属性信息

6、其他不常用的元数据表

DB_PRIVS

数据库权限信息表。通过GRANT语句对数据库授权后，将会在这里存储。

IDXS

索引表，存储Hive索引相关的元数据

INDEX_PARAMS

索引相关的属性信息

TBL_COL_STATS

表字段的统计信息。使用ANALYZE语句对表字段分析后记录在这里

TBL_COL_PRIVS

表字段的授权信息

PART_PRIVS

分区的授权信息

PART_COL_PRIVS

分区字段的权限信息

PART_COL_STATS

分区字段的统计信息

FUNCS

用户注册的函数信息

FUNC_RU

用户注册函数的资源信息

2.3 CliDriver源码分析

根据Hive的源码对上述过程的每一步进行解析, 使用的源码版本1.1.0。话不多说，首先看看CLI如何解析用户的输入，并提交给Driver类执行的。这个过程主要涉及的类是：org.apache.hadoop.hive.cli.CliDriver.java。

main

执行入口，main函数，创建CliDriver实例，接受用户输入参数，开始运行。

public static void main(String[] args) throws Exception {
   int ret = new CliDriver().run(args);
   System.exit(ret);
}

这里用到了创建CliDriver实例，看看CliDriver的构造函数内部都做了什么操作：

public CliDriver() {
    SessionState ss = SessionState.get();
    conf = (ss != null) ? ss.getConf() : new Configuration();
    Log LOG = LogFactory.getLog("CliDriver");
    console = new LogHelper(LOG);
  }

首先获取一个SessionState， SessionState封装了一个会话的关联的数据，包括配置信息HiveConf，输入输出流，指令类型，用户名称、IP地址等等。SessionState 是一个与线程关联的静态本地变量ThreadLocal，任何一个线程都对应一个SessionState，能够在Hive代码的任何地方获取到（大量被使用到），以返回用户相关或者配置信息等。

private static ThreadLocal<SessionState> tss = new ThreadLocal<SessionState>();

public static SessionState get() {
    return tss.get();
  }

public static SessionState start(HiveConf conf) {
    //创建一个SessionState
    SessionState ss = new SessionState(conf);
    return start(ss);
  }

public static SessionState start(SessionState startSs) {
    setCurrentSessionState(startSs);
     .....
}

public static void setCurrentSessionState(SessionState startSs) {
    //将SessionState与线程本地变量tss关联
    tss.set(startSs);
    Thread.currentThread().setContextClassLoader(startSs.getConf().getClassLoader());
 }

接着CliDriver的构造函数来说，获取到SessionState之后，就初始化配置信息org.apache.hadoop.conf.Configuration conf.

run

CliDriver实例创建完毕，调用run（args）, 开始处理用户输入。run方法的函数体比较长，为了方便阅读，下面按照代码的出现顺序，依次解析。

1. 对输入的指令进行初步解析，提取-e -h hiveconf hivevar等参数信息，设置用户提供的系统和Hive环境变量。详细实现，参考OptionsProcessor类，不再详细描述。

    OptionsProcessor oproc = new OptionsProcessor();
    if (!oproc.process_stage1(args)) {
    return 1;
    }


2. 初始化Log4j日志组件

    boolean logInitFailed = false;
    String logInitDetailMessage;
    try {
    logInitDetailMessage = LogUtils.initHiveLog4j();
     } catch (LogInitializationException e) {
    logInitFailed = true;
    logInitDetailMessage = e.getMessage();
     }


3. 初始化HiveConf，并根据HiveConf实例化CliSessionState，设置输入输出流为标准控制台。

   CliSessionState 继承了SessionState类，创建了一些记录用户输入的字符串，在实例化的过程中，主要是用来记录HiveConf，并生成一个会话ID，参见SessionState构造函数.

    CliSessionState ss = new CliSessionState(new HiveConf(SessionState.class));
    ss.in = System.in;
    try {
   ss.out = new PrintStream(System.out, true, "UTF-8");
   ss.info = new PrintStream(System.err, true, "UTF-8");
   ss.err = new CachingPrintStream(System.err, true, "UTF-8");
    } catch (UnsupportedEncodingException e) {
   return 3;
    }


4. 根据stage1解析的参数内容，填充CliSessionState的字符串，比如用户输入了-e 则这个stage就把-e 对应的字符串赋值给CliSessionState的 execString成员。

     if (!oproc.process_stage2(ss)) {
    return 2;
     }


5. 在允许打印输出的模式下，如果日志初始化失败，打印失败信息

    if (!ss.getIsSilent()) {
    if (logInitFailed) {
      System.err.println(logInitDetailMessage);
    } else {
      SessionState.getConsole().printInfo(logInitDetailMessage);
    }
    }


6. 将用户命令行输入的配置信息和变量等，覆盖HiveConf的默认值

    HiveConf conf = ss.getConf();
    for (Map.Entry<Object, Object> item : ss.cmdProperties.entrySet()) {
      conf.set((String) item.getKey(), (String) item.getValue());
      ss.getOverriddenConfigurations().put((String) item.getKey(), (String) item.getValue());
    }


7. 设置当前回话状态，执行CLI驱动

   SessionState.start(ss);

   try {
    return executeDriver(ss, conf, oproc);
      } finally {
    ss.close();
      }
   }


executeDriver

在进入executeDriver之前，我们可以认为Hive处理的是用户进入Hive程序的指令，到此用户已经进入了Hive，Cli的Driver将不断读取用户的HiveQL语句并解析，提交给Driver。executeDriver函数内部出了根据用户参数做出的一些执行响应外，还设置了用户HiveQL的执行历史记录，也就是方便我们使用上下标键查看之前执行的指令的功能，不再详述。executeDriver函数内部核心的代码是通过while循环不断按行读取用户的输入，然后调用ProcessLine拼接一条命令cmd，传递给processCmd处理用户输入。下面就来看看processCmd函数。

processCmd

1. 首先是设置当前clisession的用户上一条指令，然后使用正则表达式，将用户输入的指令从空格，制表符等出断开（tokenizeCmd函数），得到token数组。

    CliSessionState ss = (CliSessionState) SessionState.get();
    ss.setLastCommand(cmd);
    // Flush the print stream, so it doesn't include output from the last command
    ss.err.flush();
    String cmd_trimmed = cmd.trim();
    String[] tokens = tokenizeCmd(cmd_trimmed);


2. 然后根据用户的输入，进行不同的处理，这边的处理主要包括：

   • quit或exit： 关闭回话，退出hive
   • source： 文件处理？不清楚对应什么操作
   • ! 开头： 调用Linux系统的shell执行指令
   • 本地模式：创建CommandProcessor, 执行用户指令

限于篇幅原因，前面三种情况的代码不再详述，重点介绍Hive的本地模式执行，也就是我们常用的HiveQL语句，DFS命令等的处理方式：

  try {
      CommandProcessor proc = CommandProcessorFactory.get(tokens, (HiveConf) conf);
      ret = processLocalCmd(cmd, proc, ss);
  } catch (SQLException e) {
      console.printError("Failed processing command " + tokens[0] + " " + e.getLocalizedMessage(),
      org.apache.hadoop.util.StringUtils.stringifyException(e));
      ret = 1;
  }

其中，CommandProcessor是一个接口类，定义如下:

public interface CommandProcessor {
 void init();
 CommandProcessorResponse run(String command) throws CommandNeedRetryException;
}

CommandProcessorFactory根据用户指令生成的tokens和配置文件，返回CommandProcessor的一个具体实现。

 public static CommandProcessor get(String[] cmd, HiveConf conf)
      throws SQLException {
    CommandProcessor result = getForHiveCommand(cmd, conf);
    if (result != null) {
      return result;
    }
    if (isBlank(cmd[0])) {
      return null;
    } else {
      if (conf == null) {
        return new Driver();
      }
      Driver drv = mapDrivers.get(conf);
      if (drv == null) {
        drv = new Driver();
        mapDrivers.put(conf, drv);
      }
      drv.init();
      return drv;
    }
  }

其中getForHiveCommand函数首先根据tokens的第一个字串，也就是用户输入指令的第一个单词，在HiveCommand这个enum中定义的一些非SQL查询操作集合中进行匹配，确定相应的HiveCommand类型。在依据HiveCommand选择合适的CommandProcessor实现方式，比如dfs命令对应的DFSProcessor，set命令对应的SetProcessor等，如果用户输入的是诸如select之类的SQL查询， getForHiveCommand返回null，直接在get函数中根据配置文件conf选择或者生成一个Driver类实例，并作为CommandProcessor返回。详细的代码参考CommandProcessorFactory和HiveCommand类。

processLocalCmd

到此Hive对用户的一个指令cmd，配置了回话状态CliSessionState，选择了一个合适的CommandProcessor， CliDriver将进行他的最后一步操作，提交用户的查询到指定的CommandProcessor，并获取结果。这一切都是在processLocalCmd中执行的。

processLocalCmd函数的主体是一个如下的循环：

do {
      try {
        needRetry = false;
        if (proc != null) {
          //如果CommandProcessor是Driver实例
          if (proc instanceof Driver) {
            Driver qp = (Driver) proc;
            //获取标准输出流，打印结果信息
            PrintStream out = ss.out;
            long start = System.currentTimeMillis();
            if (ss.getIsVerbose()) {
              out.println(cmd);
            }

            qp.setTryCount(tryCount);
            //driver实例运行用户指令，获取运行结果响应码
            ret = qp.run(cmd).getResponseCode();
            if (ret != 0) {
              qp.close();
              return ret;
            }

            // 统计指令的运行时间
            long end = System.currentTimeMillis();
            double timeTaken = (end - start) / 1000.0;

            ArrayList<String> res = new ArrayList<String>();
             //打印查询结果的列名称
            printHeader(qp, out);

            // 打印查询结果
            int counter = 0;
            try {
              if (out instanceof FetchConverter) {
                ((FetchConverter)out).fetchStarted();
              }
              while (qp.getResults(res)) {
                for (String r : res) {
                  out.println(r);
                }

                counter += res.size();
                res.clear();
                if (out.checkError()) {
                  break;
                }
              }
            } catch (IOException e) {
              console.printError("Failed with exception " + e.getClass().getName() + ":"
                  + e.getMessage(), "\n"
                  + org.apache.hadoop.util.StringUtils.stringifyException(e));
              ret = 1;
            }
            //关闭结果
            int cret = qp.close();
            if (ret == 0) {
              ret = cret;
            }

            if (out instanceof FetchConverter) {
              ((FetchConverter)out).fetchFinished();
            }

            console.printInfo("Time taken: " + timeTaken + " seconds" +
                (counter == 0 ? "" : ", Fetched: " + counter + " row(s)"));
          } else {
            //如果proc不是Driver，也就是用户执行的是非SQL查询操作，直接执行语句，不自信FetchResult的操作
            String firstToken = tokenizeCmd(cmd.trim())[0];
            String cmd_1 = getFirstCmd(cmd.trim(), firstToken.length());

            if (ss.getIsVerbose()) {
              ss.out.println(firstToken + " " + cmd_1);
            }
            CommandProcessorResponse res = proc.run(cmd_1);
            if (res.getResponseCode() != 0) {
              ss.out.println("Query returned non-zero code: " + res.getResponseCode() +
                  ", cause: " + res.getErrorMessage());
            }
            ret = res.getResponseCode();
          }
        }
      } catch (CommandNeedRetryException e) {
        //如果执行过程中出现异常，修改needRetry标志，下次循环是retry。
        console.printInfo("Retry query with a different approach...");
        tryCount++;
        needRetry = true;
      }
    } while (needRetry);

前面对函数中关键的执行语句已经给出了注释，这里单独对printHeader进行一下说明。 printHeader函数通过调用driver.getSchema.getFiledSchema，获取查询结果的列集合 ，然后依次打印出列名。

private void printHeader(Driver qp, PrintStream out) {
    List<FieldSchema> fieldSchemas = qp.getSchema().getFieldSchemas();
    if (HiveConf.getBoolVar(conf, HiveConf.ConfVars.HIVE_CLI_PRINT_HEADER)
          && fieldSchemas != null) {
      // Print the column names
      boolean first_col = true;
      for (FieldSchema fs : fieldSchemas) {
        if (!first_col) {
          out.print('\t');
        }
        out.print(fs.getName());
        first_col = false;
      }
      out.println();
    }
  }

3 Zeppelin 插件

​ 按照p1-Zeppelin自定义Interpreter 插件 中描述来创建HIveQL 功能的Zeppelin 插件。
